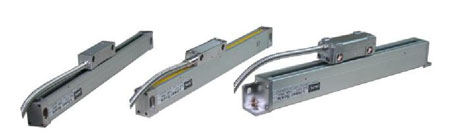

Liniały pomiarowe firmy Atek dostępne są w obudowach pokrywających zakres pomiarowy do 4000 mm.



Podstawowe cechy :
Układ przyrostowy z wyjściem  A, B, Z
Wyjście typu Line Driver:  5V TTL / RS422
Dwa sygnały prostokątne TTL przesunięte o kąt 90°
Wysoka rozdzielczość:  0.001 mm i  0.005 mm
Dokładność:  ± 10 μm/m
Długość pomiarowa od 50 do 12000 mm
Maksymalna prędkość przesuwu 60 m/min
Punkty referencyjne co 50 mm
Pojedyncze lub podwójne uszczelnienie
Wysoka odporność na wstrząsy i drgania
Łatwy montaż
Kompaktowa aluminiowa obudowa

Typowe aplikacje:
Aplikacje wymagające pomiaru długości z dużą dokładnością i rozdzielczością, stosowane w tzw. ciężkim środowisku: centra obróbcze, tokarki, frezarki, wiertarki, drążarki, szlifierki, spawarki,  zgrzewarki, obrabiarki elektroiskrowe - EDM) itp.

Dane techniczne

Rozdzielczość	1 μm, 5 μm
Wyjście	TTL, RS422 Line Driver
Sygnały wyjściowe	A, /A, B, /B, Z,/Z
Zasilanie	5V DC
Punkt referencyjny	1 znacznik referencyjny co 50 mm.
Prędk. przesuwu max.	60 m/min
Powtarzalność	±1 inkrement
Temperatura pracy	0 ÷ +50 °C
Temperatura składowania	-40 ÷ +50 °C
Stopień ochrony	IP54
Obudowa	Aluminium
Wymiary	Rysunki poniżej
Długość kabli: - liniał dł.: 50-500 mm - liniał dł.: 600-2000 mm - liniał dł.: 2200-6000 mm	kabel w peszlu: 3 mb 5 mb 7 mb



Typy liniałów

Seria / długość pomiarowa / Uszczelnienie

    ALS-4 / dł. pomiarowa:  50 mm – 450 mm
    ALS-5 / dł. pomiarowa:  50 mm – 1000 mm
    ALS-6 / dł. pomiarowa:  1100 mm – 12000 mm
    ALS-7 / dł. pomiarowa:  50 mm – 1200 mm
