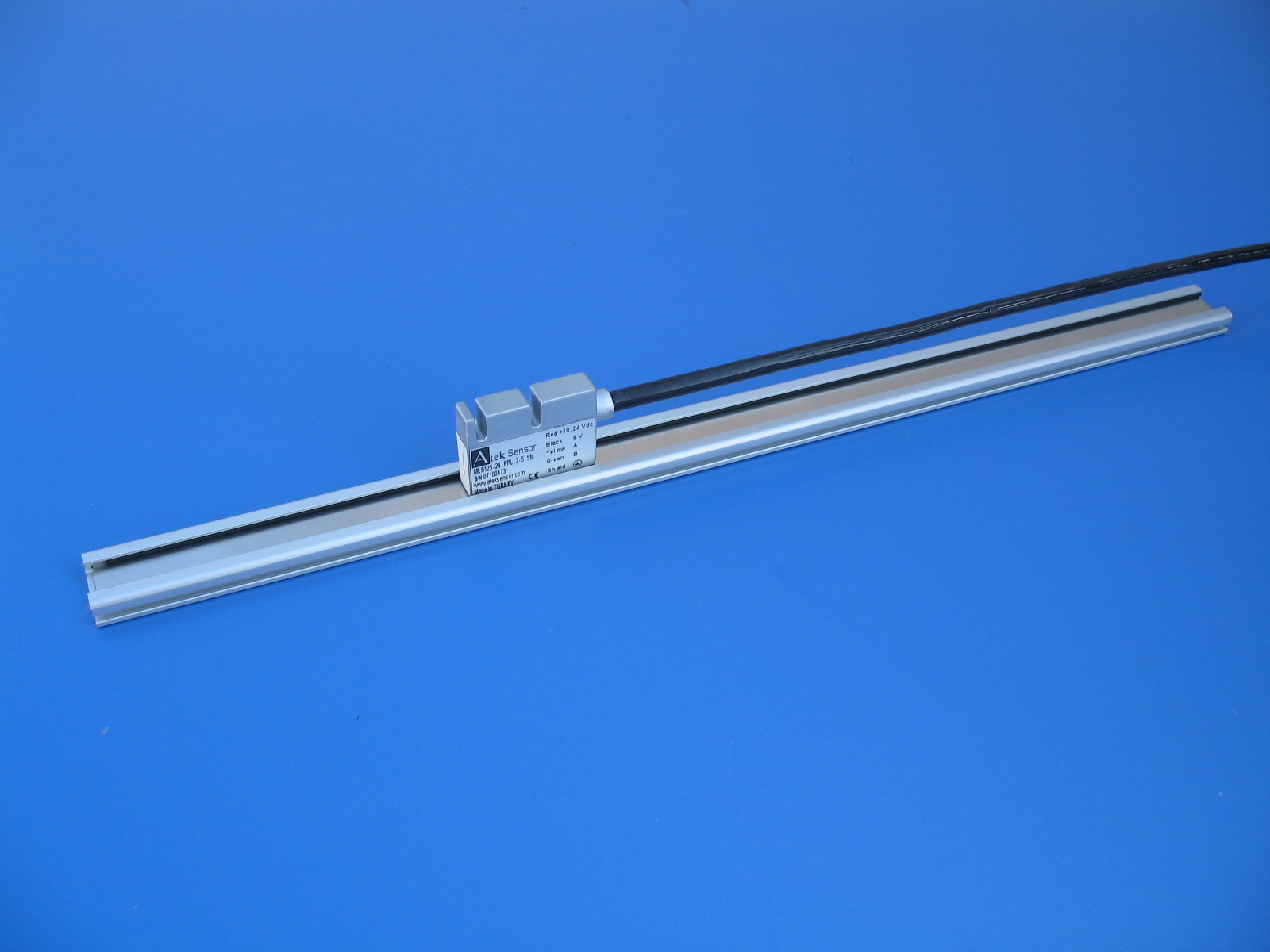

Magnetyczny enkoder liniowy

Magnetyczny enkoder liniowy z wybieraną rozdzielczością
i systemem prowadzenia głowicy pomiarowej w aluminiowym profilu







Podstawowe cechy :

    pomiar bezkontaktowy bez zużywających się elementów
    taśma w płaskim profilu aluminiowym
    szeroki zakres rozdzielczości aż do 0,001mm
    maksymalna długość pomiarowa - do 100 m
    niezawodny przetwornik pomiarowy
    taśma w płaskim, aluminiowym profilu ochronnym
    duża odporność na wibracje i wstrząsy
    odporność na wilgotność
    ekranowana metalowa obudowa
    wysoka dokładność
    łatwy montaż
    maks. długość kabla 20 m.
    klasa ochrony IP 67


Dane techniczne (Głowica pomiarowa):

Rozdzielczość	1 µm ; 5 µm ; 10 µm ; 25 µm ; 62,5 µm ; 1 mm
Obwód wyjściowy	TTL, Push Pull, RS422 Line Driver
Sygnały wyjściowe	A, /A, B, /B, (Z, /Z opcja)
Prąd wejściowy	max 40 mA na kanał
Zasilanie	10 … 30 VDC lub 5 VDC
Podłączenie	aż do 100 metrów, Dł. kabla na zamówienie.
Maks. szczelina taśma - czujnik	do 2.5 mm
Prędkość przesuwu	3 m/s
Taśma magnetyczna - typ	B5
Powtarzalność	+/- 1 inkrement
Dokładność pomiaru	zobacz parametry taśmy (np. dla 5 mm taśmy magn.   ±5 mikron)
Temperatura pracy	-25°C ÷ +85°C
Stopień ochrony	IP67
Materiał obudowy	aluminium
Wymiary	na rysunku



Dane techniczne (Taśma pomiarowa):

Grubość	1,2 mm
Długość	do 100 m
Szerość	10 mm
Liczba ścieżek	1
Dokładność	± 0,04 mm/m do 50 m. długości
Znaczniki	1 mm ; 2 mm ; 5 mm
Współczynnik rozszerz. liniowej	(11 ±1) x 10-6/K
Temperatura pracy i magazynowania	-40 °C do + 120 °C



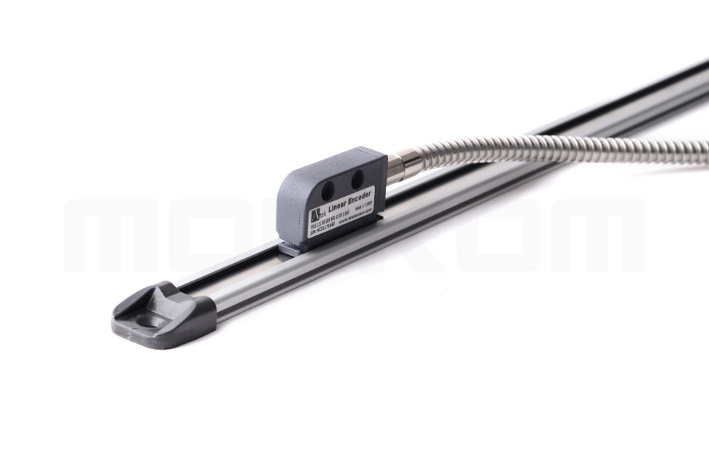

Typowe aplikacje:

Magnetyczny enkoder liniowy serii MLS-2 PS (profil system) jest przeznaczony głównie do wykorzystywania na maszynach i instalacjach działających w ciężkich warunkach, w tym m. inn.:

    maszyny do obróbki drewna
    maszyny do obróbki marmuru
    maszyny do cięcia profili PVC
    maszyny CNC i NC
    centra obróbcze
    frezarki, tokarki, szlifierki, wiertarki
    maszyny spawalnicze
    elektro- drążarki
    itp.

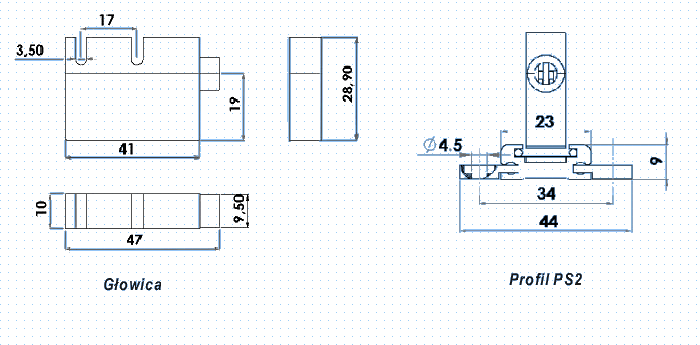

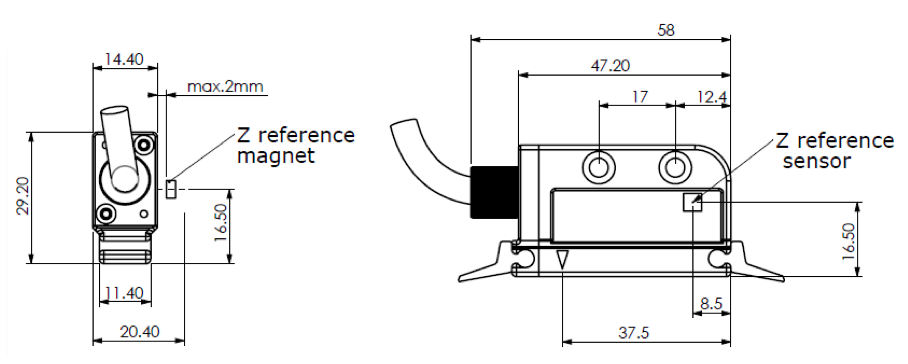

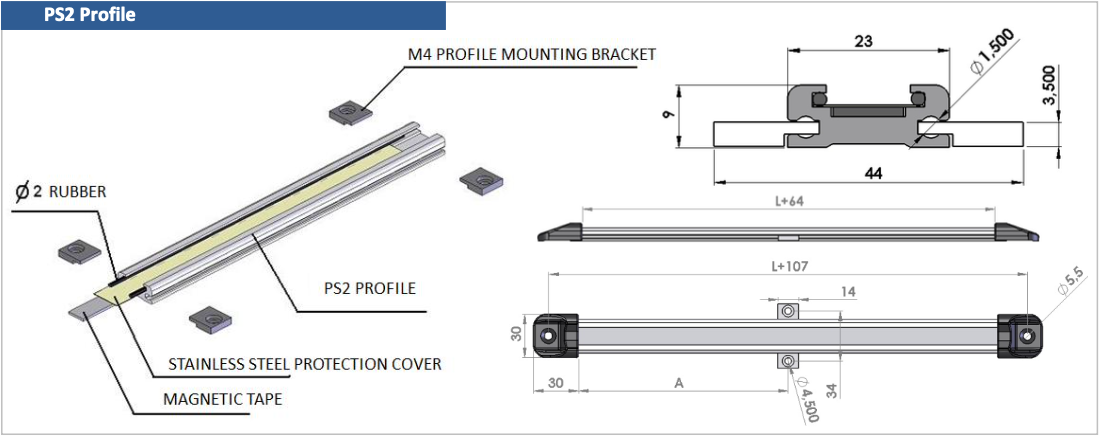

Wymiary



sprawdź ceny
