Liniał magnetyczny MLC-310

Liniały magnetyczne MLC-310 to kompaktowe i wytrzymałe systemy pomiaru położenia liniowego, zaprojektowane z myślą o precyzyjnej kontroli ruchu w aplikacjach przemysłowych. Dzięki bezkontaktowemu odczytowi oraz wysokiej odporności na pył, oleje i wibracje, zapewniają stabilną i niezawodną pracę nawet w wymagającym środowisku. Seria MLC-310 oferuje dokładne pomiary, łatwy montaż oraz szeroką kompatybilność z systemami automatyki, co czyni ją doskonałym wyborem dla maszyn produkcyjnych, urządzeń pakujących i systemów transportowych.









 Podstawowe cechy :

    bezkontaktowy, nie zużywający się system magnetyczny
    przyrostowe wyjście A, B, Z
    długość pomiarowa do 4000 mm
    stopień ochrony obudowy IP67
    system kompaktowy
    odporność na wilgotność, pył, kurz i inne zanieczyszczenia
    nie wymaga czyszczenia i obsługi
    duża odporność na wstrząsy i wibracje
    solidna, metalowa, ekranowana obudowa enkodera

Typowe aplikacje:

    centra obróbkowe
    tokarki, frezarki, wiertarki, szlifierki
    obrabiarki elektroiskrowe (EDM electrical discharge machines)
    maszyny do obróbki blachy
    urządzenia do spawania
    giętarki
    roboty przemysłowe
    maszyny do obróbki drewna, szkła, tworzyw sztucznych
    itp.

Dane techniczne

Rozdzielczość	1 µm ; 5 µm ; 10 µm ; 25 µm ; 62,5 µm ; 1 mm
Obwód wyjściowy	TTL Push Pull RS422 Line Driver
Sygnały wyjściowe	A,B,Z i ich negacje
Prąd wejściowy	max 40 mA na kanał
Dokładnośc pomiaru	+/- 5 µm
Powtarzalność	+/- 1 inkrement
Prędkośc przesuwu	3 m/s
Taśma magnetyczna	B5
Zasilanie	10 … 30 VDC lub 5 VDC
Stopień ochrony	IP67
Temperatura pracy	-25°C ÷ +85°C
Materiał obudowy	aluminium
Wymiary	na rysunku

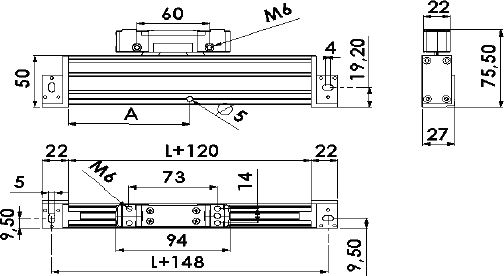

Wymiary:
