Liniały optyczne pomiarowe ALS-D dostępne są w obudowach pokrywających zakres pomiarowy do 3000 mm.

 Podstawowe cechy :
Układ przyrostowy z wyjściem  A,B,Z lub A/A, B/B, Z/Z
Wyjście typu Line Driver:  5V TTL / RS422
Dwa sygnały prostokątne TTL przesunięte o kąt 90°
Wysoka rozdzielczość:  0.001 mm i  0.005 mm
Dokładność:  ± 10 μm/m
Długość pomiarowa od 50 do 3000 mm
Maksymalna prędkość przesuwu 60 m/min
Punkty referencyjne co 50 mm
Pojedyncze lub podwójne uszczelnienie
Wysoka odporność na wstrząsy i drgania
Łatwy montaż
Kompaktowa aluminiowa obudowa

Typowe aplikacje:
Aplikacje wymagające pomiaru długości z dużą dokładnością i rozdzielczością, stosowane w tzw. ciężkim środowisku: centra obróbcze, tokarki, frezarki, wiertarki, drążarki, szlifierki, spawarki,  zgrzewarki, obrabiarki elektroiskrowe - EDM) itp.

Dane techniczne:

Rozdzielczość	5 µm, 1 µm
Obwód wyjściowy	TTL/RS422
Sygnały wyjściowe	A,B,Z lub A/A, B/B, Z/Z
Prąd wejściowy	max 40 mA na kanał
Zasilanie	5 VDC
Podłączenie	Kabel 3,5m
Zabezpieczenie	Podwójne uszczelkowanie
Prędkość przesuwu	1 m/s
System łożysk	Vertical 5
Powtarzalność	0.020mm
Dokładność pomiaru	±8μm/m
Temperatura pracy	-0°C ÷ +85°C
Stopień ochrony	IP67
Materiał obudowy	aluminium

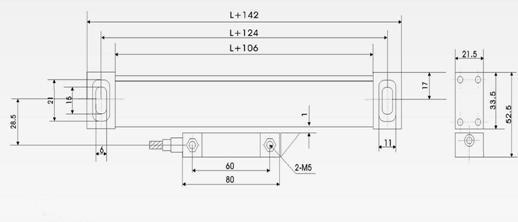

Wymiary	na rysunku
